Prosjekt ferdig

Semesteroppgaven er ferdig og levert. Jeg fikk tidsnød på slutten og ble nødt til å droppe noen produksjonstegninger. Jeg føler likevel at det jeg leverte var av god nok kvalitet, så er det bare å håpe på det beste! :)

Edit:  Oppgave bestått!

Dag 11

Dette ble en ganske lang dag og jeg fikk ordnet opp i litt feil og kommet meg videre. Layerkaoset som har oppstått i sammenstillingen  lar jeg bare være for nå, og får heller se om jeg finner ut av det når jeg skal purge filene til slutt. Jeg fikk endelig laget noen layouts og jeg synes de ble ganske bra. Jeg er litt usikker på layouten av hele standen med stykkliste om hvordan jeg skal vise alle delene, og jeg endte opp med å vise skjulte linjer som på en produksjonstegning.
I morgen skal jeg importere standen i 3Ds Max og begynne med materialsetting.


Jeg brukte 10 timer i dag.

Dag 10

Denne dagen skulle gå til riss og målsetting, men isteden har den gått med på feilsøking i layers. Jeg skulle organisere sammenstillingene mine litt, men det har blitt helt kaos i layerne og jeg har problemer med å finne ut av det. Det dukket også opp litt andre småting som glemte block definitions og smådeler som jeg har ordnet opp i.

8 timer har forduftet i dag.

Dag 9

I dag kom resten av modelleringen endelig på plass.

De siste modellene har tatt mye lenger tid enn jeg hadde regnet med så jeg er litt redd for tiden jeg har igjen nå, men jeg håper og tror jeg fortsatt rekker alt.  Nå skal jeg bare ta en titt på de nye måtene å lage riss på i 2013-versjonen av Autocad så er det full gass med riss og målsetting i morgen.


I dag har jeg brukt ca. 7 timer

Dag 8

I går ble det bare modellering og ingen blogg, så jeg skriver en oppsummering nå i dag. Stolen bød på noen problemer som jeg ble sittende litt fast på i noen timer, men det løste seg sånn noenlunde til slutt. Det var selve setedelen som var vanskelig. Det hadde jeg forsåvidt regnet med da den har litt rare kurver og former. Sluttresultatet ble nesten OK, men jeg er ikke helt fornøyd med denne. Jeg får se om det blir tid senere til å fikse på den.

I tillegg laget jeg et enkelt tastatur, så da gjenstår det bare en mus og en brosjyreholder så er modelleringsbiten ferdig.

Jeg brukte ca 7 timer.

Dag 7

I dag har jeg ryddet ferdig i attributtene mine og fått alt til å stemme der, og modellert videre. Har blitt ferdig med modelleringsbiten på bordet med innebygget skap samt lysrør og armatur. Jeg surret bort litt tid på å prøve å lage detaljerte og fungerende hengsler, men la det fra meg da det uansett er kjøpedeler og kun skal illustreres.

So far, so good :)

Bord med skap ferdig modellert

I dag har jeg brukt 7 timer.

Dag 6

I dag er tiden inne for å sende inn den første statusrapporten, men før det har jeg lyst til å rydde opp litt i tegningen min og passe på at ting er på rett plass i mapper og at attributter stemmer osv.

Status Quo

Dette viste seg å være litt vanskeligere enn jeg trodde, men jeg fant ut av det meste. Har et par små ting som skurrer enda når jeg tar data extractions men det skal jeg komme til bunns i i morgen.

I dag har jeg brukt 4 timer

Dag 5

I går ble det modellering hele dagen, og jeg glemte helt å skrive på bloggen så det kommer noe forsinket her nå. Det var litt mere spennende ting som skulle lages med lamper og tv-skjermer og diverse og jeg synes resultatene ble tilfredsstillende. Litt ekstrajobb her og der pga feil størrelse i forhold til referansebildet, men litt sånt må man vel regne med. Nå gjenstår det bare å modellere stol og bord/skap-kombo (de to tingene jeg skal lage målsatte layouts av) pluss en mus og et tastatur så kan jeg begynne på layouts og målsetting.

Det begynner å ligne litt..

Denne dagen brukte jeg 8 timer.

Dag 4

Modellering

Dagen i dag har gått med på modellering av objekter i standen. Jeg måtte inn og repetere litt om attributter så jeg var sikker på at data extraction fungerer når den tid kommer, men ellers har det gått greit.
I skrivende stund har jeg kommet omtrent halvveis på lista over ting som skal modelleres og er ganske fornøyd med dagens innsats.

Halvparten av objektene på plass

Det ble en liten økt til på ettermiddagen, og nå har jeg støtt på et lite problem. Jeg driver og modellerer et skap med to glassvegger, og lurer fælt på hvordan jeg skal gjøre de gjennomsiktige. På renderingen er det ikke noe problem, da er det bare å legge på materiale, men hva med layoutene?  Tror jeg må sove på den..

I dag har jeg brukt 8,5 timer.

Dag 3

I dag er planen å få på plass de siste primitivene på DVIEW-bildet så jeg får se hvor store de forskjellige tingene på standen skal være. Når det er gjort er det bare å begynne å modellere!

Det dukker opp litt flere objekter etterhvert som jeg "møblerer" standen med primitiver, jeg hadde oversett noen brosjyreholdere og en utkassing på displayveggen bakerst i standen.

Listen over ting som skal modelleres er nå som følger:
-Displayvegg

-Utkassing med belysning på displayvegg
-Bord på displayvegg
-Disk ved displayvegg

-Elektronisk gadget innfelt i displayvegg
-Bord
-Søyler med ark
-Displayskap
-Gulvstående skilt
-Stoler
-16:9 skjermer
-21:9 skjerm
-Tastatur og mus
-Displayskap

-Brosjyreholdere på søyler
-Div tachodisc-produkter i displayskap

Jeg ble ferdig med DVIEW-bildet, med alle objektene representert med primitiver. Alt passer ganske bra og jeg tror jeg har funnet rett størrelse og plassering på alle objektene. Det er noen steder jeg ikke fikk det helt til å gå opp, men det tror jeg er zoomen som blir litt feil bare og jeg kan ikke bruke mer tid på det nå.

Alle primitiver på plass

I dag har jeg brukt 6 timer.

Dag 1 og 2

Oppgavestart

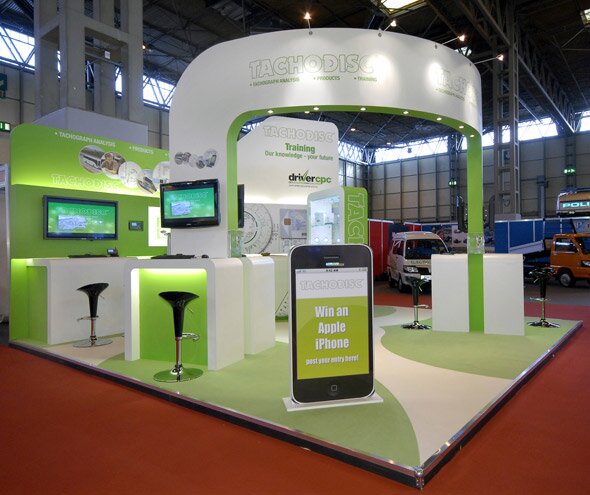

I dag skal jeg begynne på semesteroppgaven for første semester i studiet mitt; CADHP1. Denne oppgaven begynte med at jeg skulle velge ut 3 messestands og sende inn bilder og kommentarer til godkjenning for så å få en av dem i retur som oppgave. Det er nå gjort og jeg skal tegne denne standen fra Tachodisc.


Standen skal 3D-modelleres, overflater skal mappes, 10 objekter skal målsettes og alt skal renderes til stillbilder og animasjon.

Objekter som skal modelleres er:
-Displayvegg
-Bord på displayvegg
-Disk ved displayvegg
-Bord
-Søyler med ark
-Displayskap
-Gulvstående skilt
-Stoler
-16:9 skjermer
-21:9 skjerm
-Tastatur og mus
-Displayskap
-Div tachodisc-produkter i displayskap

Av disse vil jeg lage egen layout med målsetting på:

• Stol sammenstilling med stykkliste
• Stolsete
• Stolens fot
• Fotstøtte
• Hendel for høyderegulering
• Plastring for rotering på foten

• Bord/skap kombo sammenstilling med stykkliste
• Bordplate og “ben” i ett stykke
• Bakvegg
• Frontvegg med åpning for skapdør
• Skapdør

Dette blir 11 tegninger, men jeg regner med det går greit at det er en for mye.

Dette ble en litt kort dag på grunn av forkjølelse og feber, men satser på bedre form i morgen.

Dag 2

I dag blir det endel repetering av AutoCAD tror jeg da det begynner å bli en stund siden sist jeg var innom det. Målet for dagen er å få ferdig DVIEW-biten ihvertfall så jeg kan begynne å finne størrelsen på ting.

Nå viste det seg at det er noe galt med min AutoCAD-installasjon så jeg må reinstallere programmet. Benytter sjansen da til å oppdatere til 2013-versjonen.

DVIEW brukes for å finne riktig kameraposisjon og perspektiv

Etter noen timer med pirking ble det ganske bra. Jeg får det ikke til å stemme helt overens i hele bildet, men det ble nære nok synes jeg. Flere primitiver skal på plass men jeg må nesten gi meg for i dag.

I dag har jeg holdt på i ca 8 timer.
